اندازهگیری دما یکی از مهمترین پارامترها در صنایع مختلف از جمله نفت و گاز، پتروشیمی، فولاد، نیروگاهها، صنایع غذایی و دارویی است و بدون استفاده از سنسورهای دما، کنترل دقیق فرآیندهای صنعتی عملاً غیرممکن خواهد بود. در این میان، ترموکوپل بهعنوان یکی از پرکاربردترین و قابلاعتمادترین سنسورهای دما، نقش کلیدی در پایش و کنترل حرارت ایفا میکند. آشنایی با عملکرد، انواع و بهویژه ساخت ترموکوپل در تهران لاله زار جنوبی میتواند به مهندسان و فعالان صنعتی کمک کند تا انتخاب دقیقتر و مقرونبهصرفهتری داشته باشند.
سنسور دما ابزاری است که برای اندازهگیری، تشخیص و ارسال اطلاعات مربوط به دما به سیستمهای کنترلی مورد استفاده قرار میگیرد. این سنسورها با تبدیل تغییرات دما به سیگنالهای الکتریکی، امکان نمایش، ثبت و کنترل دما را فراهم میکنند. بسته به نوع کاربرد، سنسورهای دما میتوانند در بازههای دمایی بسیار پایین تا دماهای بسیار بالا مورد استفاده قرار گیرند و از نظر دقت، سرعت پاسخدهی و شرایط محیطی با یکدیگر متفاوت باشند.
سنسورهای دما در صنعت به انواع مختلفی تقسیم میشوند که مهمترین آنها شامل ترموکوپل، RTD، ترمیستور و سنسورهای نیمههادی هستند. هر یک از این سنسورها مزایا و محدودیتهای خاص خود را دارند، اما ترموکوپلها به دلیل ساختار ساده، مقاومت بالا در برابر شرایط سخت محیطی و قابلیت اندازهگیری دماهای بسیار بالا، بیشترین کاربرد صنعتی را دارند.

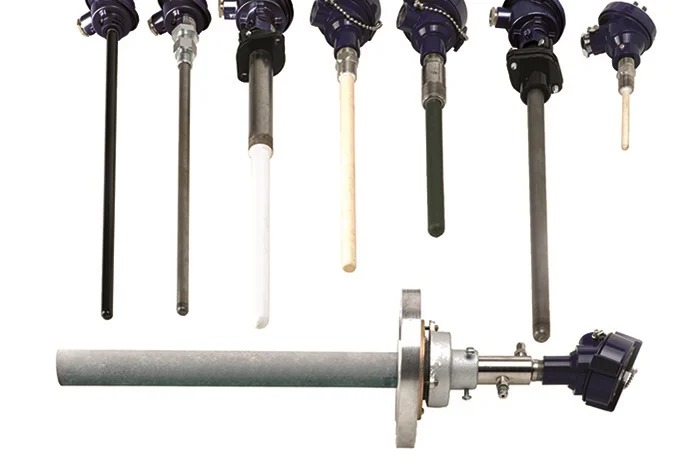

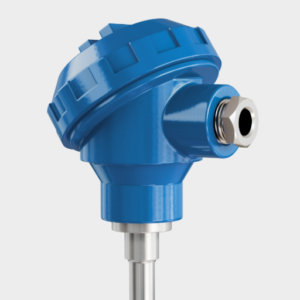

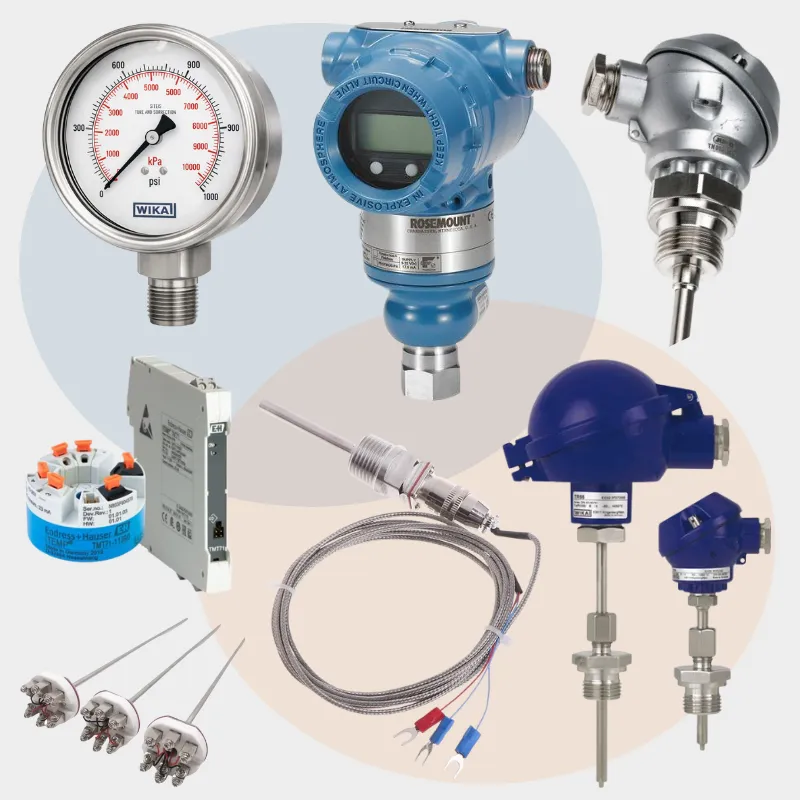

ترموکوپل نوعی سنسور دما است که از اتصال دو فلز غیرهمجنس تشکیل میشود. زمانی که محل اتصال این دو فلز در معرض تغییر دما قرار میگیرد، ولتاژی بسیار ضعیف در مدار ایجاد میشود که متناسب با دما است. این پدیده که با نام اثر سیبک شناخته میشود، اساس عملکرد ترموکوپل را تشکیل میدهد. مقدار ولتاژ تولیدشده توسط ترموکوپل با استفاده از جداول استاندارد یا تجهیزات اندازهگیری به دما تبدیل میشود.
اهمیت استفاده از ترموکوپل در صنعت به دلیل قابلیت اندازهگیری دما در شرایطی است که بسیاری از سنسورهای دیگر توانایی کار در آن را ندارند. مقاومت بالا در برابر لرزش، فشار، خوردگی و دماهای بسیار بالا باعث شده است که ترموکوپلها در کورهها، بویلرها، خطوط تولید، راکتورها و تجهیزات حرارتی بهطور گسترده استفاده شوند. علاوه بر این، امکان ساخت ترموکوپل در ابعاد و مشخصات مختلف، انعطافپذیری بالایی را برای کاربردهای خاص صنعتی فراهم میکند.
در بسیاری از پروژههای صنعتی، استفاده از ترموکوپلهای آماده پاسخگوی نیازهای خاص فرایندی نیست. در این شرایط، ساخت ترموکوپل سفارشی بر اساس نوع فلز، طول، قطر، نوع غلاف و شرایط محیطی، بهترین راهکار محسوب میشود. ساخت اصولی ترموکوپل علاوه بر کاهش هزینهها، دقت اندازهگیری و طول عمر سنسور را به شکل قابلتوجهی افزایش میدهد و از بروز خطاهای اندازهگیری جلوگیری میکند.

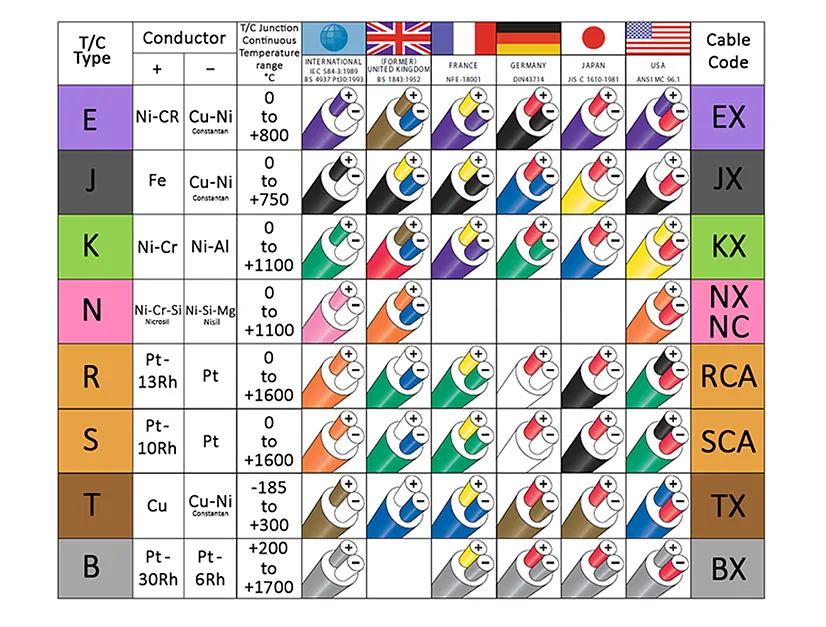

ترموکوپلها بر اساس نوع فلزات بهکاررفته در ساخت آنها، به انواع مختلفی تقسیم میشوند. هر نوع ترموکوپل دارای محدوده دمایی، دقت و کاربرد خاصی است و انتخاب صحیح آن تأثیر مستقیمی بر عملکرد سیستمهای کنترلی دارد. شناخت این انواع برای افرادی که به دنبال ساخت ترموکوپل یا انتخاب ترموکوپل مناسب هستند، اهمیت بالایی دارد.
ترموکوپل نوع K یکی از رایجترین و پرکاربردترین انواع ترموکوپل در صنعت است که از ترکیب نیکل–کروم و نیکل–آلومینیوم ساخته میشود. این نوع ترموکوپل توانایی اندازهگیری دما در بازه حدودی ۲۰۰- تا ۱۲۶۰ درجه سانتیگراد را دارد و به دلیل مقاومت مناسب در برابر اکسیداسیون، در کورهها، صنایع فولاد، پتروشیمی و خطوط تولید حرارتی استفاده میشود. ساخت ترموکوپل نوع K به دلیل دسترسی مناسب به مواد اولیه، در پروژههای صنعتی بسیار متداول است.
ترموکوپل نوع J از آهن و کنستانتان تشکیل شده و بیشتر برای محیطهایی با دمای متوسط مورد استفاده قرار میگیرد. محدوده دمایی این ترموکوپل معمولاً بین ۴۰- تا ۷۵۰ درجه سانتیگراد است. اگرچه دقت خوبی دارد، اما در محیطهای مرطوب یا دارای اکسیداسیون شدید، طول عمر آن کاهش مییابد. به همین دلیل، در زمان ساخت ترموکوپل نوع J باید شرایط محیطی بهدقت بررسی شود.
ترموکوپل نوع T که از مس و کنستانتان ساخته میشود، گزینهای مناسب برای اندازهگیری دماهای پایین و محیطهای آزمایشگاهی است. این نوع ترموکوپل دقت بالایی در دماهای زیر صفر دارد و معمولاً در صنایع غذایی، دارویی و سردخانهها استفاده میشود. ساخت ترموکوپل نوع T به دلیل پایداری بالا در دماهای پایین، انتخاب مناسبی برای کاربردهای حساس محسوب میشود.
ترموکوپل نوع N نسخه بهبودیافتهای از نوع K به شمار میرود و مقاومت بالاتری در برابر اکسیداسیون و تغییرات شیمیایی دارد. این نوع ترموکوپل در دماهای بالا عملکرد پایدارتری ارائه میدهد و برای کاربردهای صنعتی پیشرفته توصیه میشود. در پروژههایی که دقت و پایداری طولانیمدت اهمیت دارد، ساخت ترموکوپل نوع N گزینهای حرفهای است.
ترموکوپلهای نوع R، S و B از فلزات گرانبها مانند پلاتین و رودیم ساخته میشوند و برای اندازهگیری دماهای بسیار بالا تا حدود ۱۷۰۰ درجه سانتیگراد کاربرد دارند. این ترموکوپلها دقت فوقالعادهای دارند، اما هزینه ساخت آنها بالا است. به همین دلیل، بیشتر در صنایع خاص مانند کورههای آزمایشگاهی، صنایع شیشه و سرامیک استفاده میشوند. ساخت ترموکوپل از این نوع نیازمند تجهیزات دقیق و تخصص بالا است.
در مقایسه بین انواع ترموکوپلها میتوان گفت که نوع K و J به دلیل قیمت مناسب و کاربرد گسترده، بیشترین استفاده صنعتی را دارند، در حالی که ترموکوپلهای نوع N، R و S بیشتر برای شرایط خاص و پروژههای حساس انتخاب میشوند. انتخاب نوع مناسب در فرآیند ساخت ترموکوپل باعث افزایش دقت اندازهگیری، کاهش خطا و افزایش عمر مفید سنسور خواهد شد.
ساخت ترموکوپل نیاز به مواد اولیه خاص و دقیق دارد که بسته به نوع ترموکوپل انتخابشده متفاوت خواهد بود. مهمترین مواد اولیه شامل دو فلز غیرهمجنس است که ویژگیهای مختلفی دارند و هرکدام برای کاربری خاصی مناسب هستند.
فلزات پایه: برای ترموکوپلهای نوع K، از نیکل-کروم و نیکل-آلومینیوم استفاده میشود. این مواد به دلیل ویژگیهای عالی در برابر گرما و اکسیداسیون، گزینهای ایدهآل برای این نوع ترموکوپل هستند.
فلزات گرانبها: برای ترموکوپلهای نوع R، S و B که در دماهای بسیار بالا کاربرد دارند، از فلزات گرانبها مانند پلاتین و رودیم استفاده میشود. این فلزات علاوه بر مقاومت عالی در برابر دما، دقت بالایی در اندازهگیری دارند.
مواد عایق: برای پوششدهی و عایقکاری سیمهای ترموکوپل، از مواد مختلفی مانند سرامیک، آلومینای مقاوم به حرارت یا مواد عایق معدنی استفاده میشود که به ترموکوپل در برابر شرایط سخت محیطی کمک میکند.
غلاف: برای محافظت از سنسور در برابر آسیبهای فیزیکی و شرایط سخت، از غلافهایی مانند فولاد ضد زنگ، تیتانیوم یا سرامیک استفاده میشود. انتخاب غلاف مناسب بر اساس شرایط محیطی و دمای کاری انجام میشود.
فرآیند ساخت ترموکوپل شامل مراحل مختلفی است که باید بهدقت انجام شوند تا نتیجه نهایی دقیق و کارآمد باشد.
انتخاب فلزات: ابتدا باید نوع ترموکوپل (K، J، T و غیره) مشخص شود و بر اساس آن، فلزات مناسب برای ساخت ترموکوپل انتخاب گردد.
آمادهسازی سیمها: سیمهای فلزی انتخابشده برای ترموکوپل باید با دقت برش داده شوند. این سیمها سپس با استفاده از تکنیکهای خاص جوشکاری به هم متصل میشوند.
جوشکاری: اتصال دو فلز به یکدیگر باید با دقت بالایی صورت گیرد. در این مرحله، معمولاً از جوشکاری قوس الکتریکی یا تکنیکهای پیشرفته دیگر برای اتصال دو فلز به یکدیگر استفاده میشود. باید توجه داشت که نقاط اتصال باید عاری از هرگونه عیب یا خرابی باشند.
پوششدهی و عایقکاری: پس از جوشکاری، سیمها باید با استفاده از مواد عایق مقاوم در برابر حرارت و رطوبت پوششدهی شوند. این مرحله برای افزایش طول عمر ترموکوپل و جلوگیری از آسیب به سیمها ضروری است.

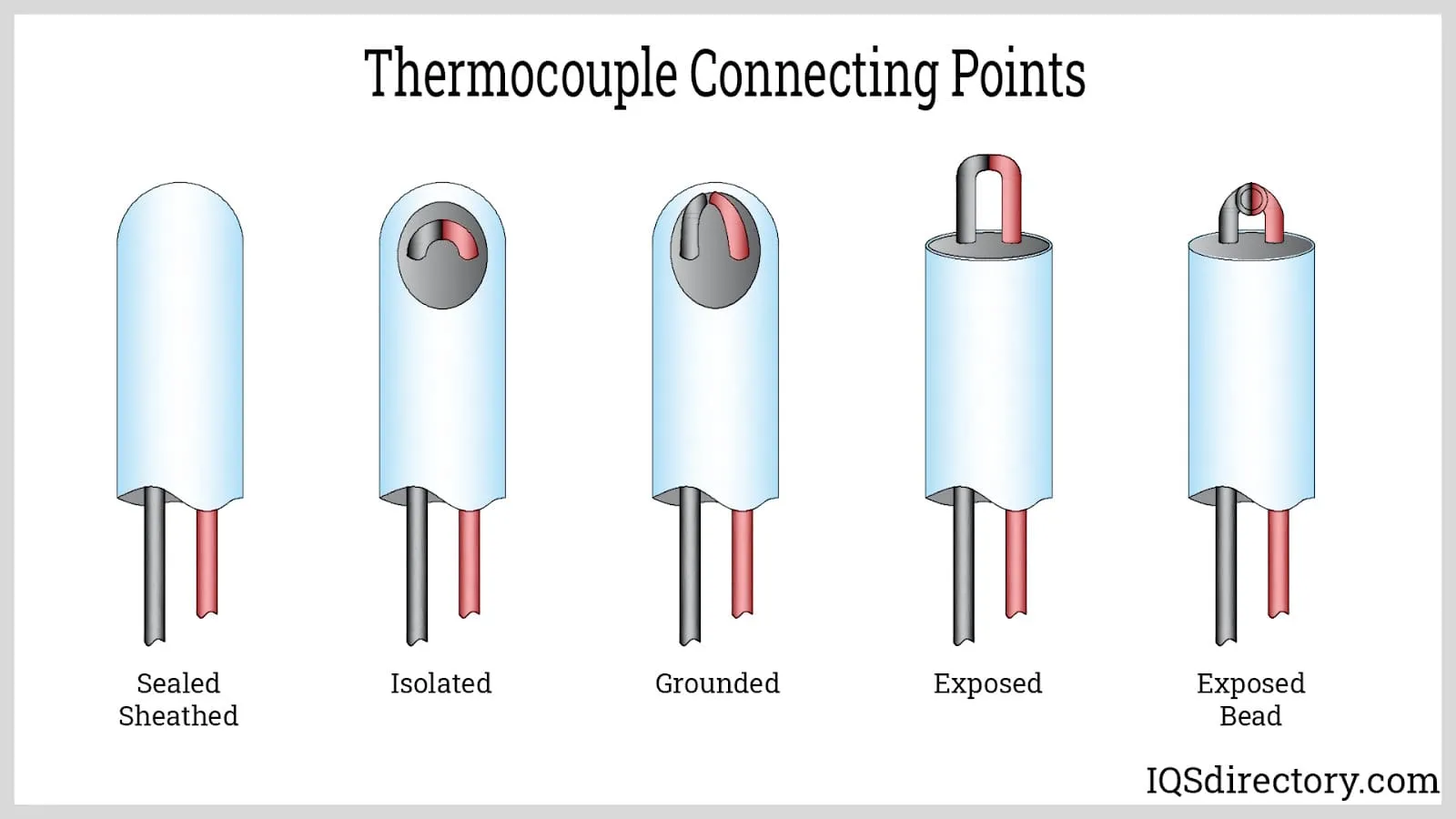

نصب غلاف: پس از آمادهسازی سیمهای ترموکوپل و پوششدهی آنها، ترموکوپل باید داخل یک غلاف محافظ قرار گیرد. این غلاف از ترموکوپل در برابر آسیبهای فیزیکی، خوردگی و تغییرات دما محافظت میکند.
کالیبراسیون و تست: بعد از ساخت، ترموکوپل باید تحت آزمایش و کالیبراسیون قرار گیرد تا دقت عملکرد آن تأیید شود. در این مرحله، ترموکوپل به دماهای مختلف اعمال شده و ولتاژ خروجی آن اندازهگیری میشود تا اطمینان حاصل شود که مطابق با استانداردهای موردنظر عمل میکند.
در فرایند ساخت ترموکوپل، توجه به نکات فنی بسیار مهم است. برخی از نکات کلیدی در این زمینه عبارتند از:
انتخاب دقیق فلزات: انتخاب فلزات مناسب برای ترموکوپل باید بر اساس دمای کاری و محیط عملیاتی انجام شود. استفاده از فلزات با کیفیت بالا از اهمیت زیادی برخوردار است.
دقت در جوشکاری: جوشکاری باید با دقت انجام شود تا اتصال دو فلز به درستی برقرار گردد. جوشهای ضعیف ممکن است باعث کاهش دقت ترموکوپل یا خرابی آن در طول زمان شوند.
مقاومت در برابر شرایط محیطی: ترموکوپلها معمولاً در شرایط سخت محیطی مانند دماهای بسیار بالا، فشارهای بالا و رطوبت قرار میگیرند. بنابراین انتخاب غلاف و مواد عایق مقاوم در برابر این شرایط از اهمیت بالایی برخوردار است.
کالیبراسیون دقیق: برای اطمینان از عملکرد صحیح ترموکوپل، کالیبراسیون آن باید دقیق و مطابق با استانداردهای بینالمللی انجام شود.
در فرآیند ساخت ترموکوپل، ممکن است خطاهای مختلفی رخ دهد که بر دقت و عملکرد سنسور تأثیر میگذارد. برخی از این خطاها عبارتند از:
اتصال ضعیف فلزات: جوشکاری نامناسب میتواند باعث ایجاد اتصالات ضعیف شود که در نتیجه موجب کاهش دقت ترموکوپل میشود.
استفاده از مواد عایق نامناسب: استفاده از مواد عایق غیرمناسب میتواند باعث خرابی سریع ترموکوپل در دماهای بالا یا در محیطهای شیمیایی شود.
عدم کالیبراسیون دقیق: اگر ترموکوپل بهدرستی کالیبره نشود، میتواند خطاهای بزرگی در اندازهگیری دما ایجاد کند که در بسیاری از کاربردهای صنعتی غیرقابلقبول است.
ترموکوپلها به دلیل ساختار ساده و عملکرد قابلاعتماد، یکی از پرکاربردترین سنسورهای دما در صنعت محسوب میشوند. مهمترین مزیت ترموکوپل، توانایی اندازهگیری دما در بازههای بسیار گسترده، بهویژه دماهای بالا است. این ویژگی باعث شده است که ترموکوپلها در کورهها، بویلرها، صنایع فولاد و پتروشیمی بهطور گسترده استفاده شوند.
از دیگر مزایای مهم ترموکوپل میتوان به مقاومت بالا در برابر لرزش، ضربه و شرایط محیطی سخت اشاره کرد. همچنین هزینه مناسب مواد اولیه و امکان ساخت ترموکوپل سفارشی بر اساس نیاز پروژه، آن را به گزینهای اقتصادی و کاربردی تبدیل کرده است.
با وجود مزایای فراوان، ترموکوپلها دارای محدودیتهایی نیز هستند. دقت اندازهگیری ترموکوپل معمولاً کمتر از سنسورهایی مانند RTD است و برای کاربردهای فوقدقیق ممکن است گزینه اول نباشد. همچنین سیگنال خروجی ترموکوپل بسیار ضعیف است و نیاز به تجهیزات تقویتکننده و جبرانساز اتصال سرد دارد.
در صورتی که فرایند ساخت ترموکوپل بهدرستی انجام نشود یا از مواد نامرغوب استفاده گردد، خطاهای اندازهگیری و کاهش طول عمر سنسور اجتنابناپذیر خواهد بود.
در مقایسه با RTD، ترموکوپلها سرعت پاسخدهی بالاتری دارند و در دماهای بالا عملکرد بهتری ارائه میدهند، اما RTDها از دقت بالاتری برخوردار هستند. در مقایسه با ترمیستورها نیز، ترموکوپلها محدوده دمایی بسیار گستردهتری دارند و برای محیطهای صنعتی خشن مناسبترند.
به همین دلیل، انتخاب بین ترموکوپل و سایر سنسورهای دما باید بر اساس نوع کاربرد، دقت موردنیاز، شرایط محیطی و بودجه انجام شود.
برای انتخاب یا ساخت ترموکوپل مناسب، توجه به چند عامل کلیدی ضروری است. محدوده دمایی فرآیند، نوع محیط (خورنده، مرطوب یا دارای لرزش)، سرعت پاسخدهی موردنیاز و نوع خروجی از جمله مهمترین پارامترها هستند.
در پروژههایی که شرایط خاصی دارند، ساخت ترموکوپل سفارشی با انتخاب نوع فلز، غلاف و عایق مناسب میتواند دقت اندازهگیری را افزایش داده و هزینههای تعمیر و نگهداری را کاهش دهد.
ترموکوپلها در صنایع نفت و گاز، پتروشیمی، فولاد، سیمان، نیروگاهها، صنایع غذایی، دارویی و حتی تجهیزات آزمایشگاهی کاربرد گستردهای دارند. استفاده صحیح از ترموکوپل در این صنایع باعث افزایش ایمنی، بهینهسازی مصرف انرژی و کنترل دقیق فرایندها میشود.
در بسیاری از این صنایع، ساخت ترموکوپل متناسب با شرایط عملیاتی، نقش مهمی در افزایش بهرهوری سیستم دارد.
با پیشرفت فناوری، سنسورهای دما به سمت دقت بالاتر، ابعاد کوچکتر و یکپارچگی با سیستمهای دیجیتال و هوشمند حرکت میکنند. با این حال، ترموکوپلها به دلیل سادگی، دوام و قابلیت اطمینان بالا، همچنان جایگاه خود را در صنعت حفظ خواهند کرد. توسعه روشهای نوین در ساخت ترموکوپل و بهبود مواد اولیه، باعث افزایش طول عمر و دقت این سنسورها در آینده خواهد شد.
ترموکوپل یکی از مهمترین و پرکاربردترین سنسورهای دما در صنعت است که به دلیل گستره دمایی بالا، مقاومت در شرایط سخت و امکان ساخت سفارشی، انتخابی ایدهآل برای بسیاری از کاربردها محسوب میشود. آشنایی با اصول عملکرد، انواع مختلف و مراحل ساخت ترموکوپل، به مهندسان و فعالان صنعتی کمک میکند تا انتخابی دقیق، اقتصادی و متناسب با نیاز خود داشته باشند. تمرکز بر ساخت ترموکوپل اصولی و استاندارد، کلید دستیابی به اندازهگیری دقیق و پایدار دما در فرآیندهای صنعتی است.
